Comment sélectionner, installer et entretenir des moteurs hydrauliques orbitaux rotatifs pour une durée de vie maximale ?

Ce guide aborde la théorie pour fournir des informations exploitables : du dimensionnement du moteur adapté à votre application, aux techniques d'installation appropriées, en passant par les pratiques de maintenance quotidiennes qui maximisent la durée de vie.

1. Principe de fonctionnement de base – Qu'est-ce qui lui permet de fournir un couple élevé ?

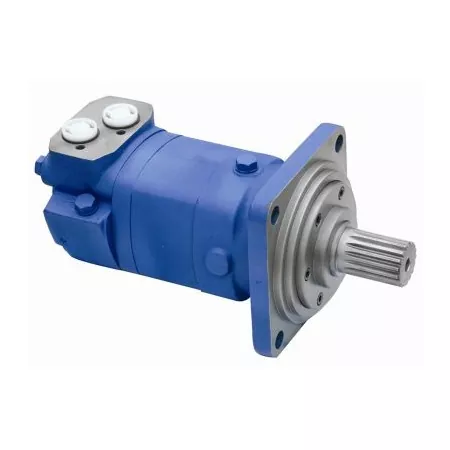

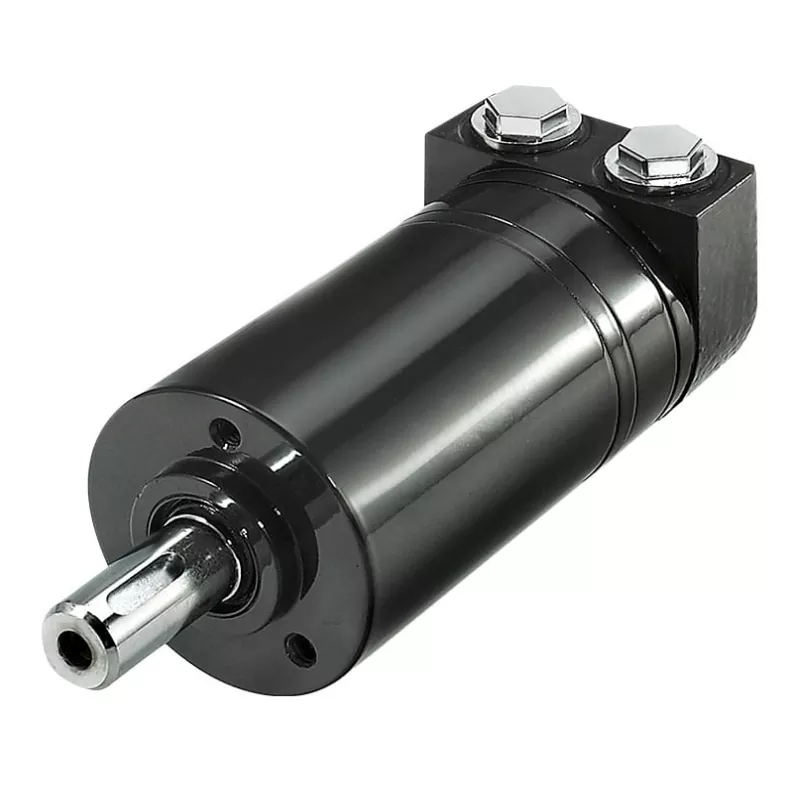

Le coeur d'unmoteur orbitalest un ensemble d'engrenages à engrènement interne - un rotor (engrenage extérieur) et un stator (engrenage intérieur) - avec la règle de conception critique selon laquelle le rotor a une dent de moins que le stator. Lorsque du fluide hydraulique sous pression pénètre dans le moteur, il force le rotor à effectuer un mouvement orbital (planétaire) à l'intérieur du stator. Ce mouvement est transmis via un arbre d'accouplement interne à l'arbre de sortie, convertissant le mouvement orbital en sortie rotative douce.

Cette conception offre l'avantage déterminant : Low-Speed ​​High-Torque (LSHT) . Contrairement aux moteurs à palettes ou à pistons, les moteurs orbitaux peuvent produire un couple fort et stable directement à bas régime sans nécessiter de réducteur. Ceci est inestimable pour les applications nécessitant un contrôle précis de la vitesse et un couple de démarrage élevé sous de lourdes charges.

Il existe deux configurations principales de stator :

• Gerotor (stator monobloc) : Le stator est une seule couronne dentée interne. Économique et fiable pour les cycles de service modérés.

• Geroler (stator équipé de rouleaux) : des rouleaux ou des aiguilles sont insérés dans les dents du stator, convertissant le frottement de glissement en frottement de roulement. Cela permet d'obtenir un rendement plus élevé, une meilleure résistance aux chocs et une durée de vie nettement plus longue – idéal pour les opérations intensives et à haute fréquence.

2. Dimensionnement pratique – Choisir le bon « cœur » pour votre machine

Un moteur mal dimensionné est la première cause de panne prématurée. Un sous-dimensionnement entraîne des dommages dus à une surcharge ; Un surdimensionnement gaspille des coûts et réduit l’efficacité globale du système. Concentrez-vous sur ces quatre paramètres critiques :

• Couple, vitesse et cylindrée (le triangle)  : la cylindrée (cc/tr) détermine directement le couple de sortie – une cylindrée plus importante signifie plus de fluide par tour, donc un couple plus élevé, mais une vitesse maximale plus faible. Définissez toujours le couple de démarrage (qui est généralement supérieur au couple de fonctionnement) et la plage de vitesse de fonctionnement requise avant de sélectionner la cylindrée. Vérifiez par recoupement avec la courbe de performance du fabricant – ne choisissez jamais un moteur fonctionnant à ses limites extrêmes ; Visez la zone d'efficacité maximale du profil pression/débit de votre système.

• Pression et débit du système : confirmez la pression de service continue de votre unité de puissance et le débit maximum disponible. La pression limite le couple maximal, tandis que le débit détermine la vitesse maximale atteignable. Comparez-les aux spécifications nominales du moteur. Assurez-vous que la pression nominale maximale du moteur présente une marge de sécurité raisonnable au-dessus des pointes de pointe de votre système (utilisez un jeu de soupapes de surpression approprié).

• Montage et charge sur l'arbre : au-delà des modèles de boulons et des tailles de brides, la capacité de charge radiale sur l'arbre de sortie est souvent négligée. Si vous montez un pignon, une poulie ou une transmission directement sur l'arbre, des charges latérales importantes sont introduites. Dans de tels cas, vous devez sélectionner un moteur doté de roulements robustes et consulter le tableau de charge radiale du fabricant. Ignorer cela entraîne une défaillance rapide des roulements et des fuites de joints.

• Exigences environnementales et particulières : pour des températures ambiantes extrêmes, des conditions poussiéreuses ou des environnements très humides, spécifiez des joints améliorés (par exemple, Viton ou HNBR) et des matériaux résistants à la corrosion. Pour les applications nécessitant un freinage dynamique ou une détection de vitesse, envisagez des options intégrées telles que des vannes de freinage, des tachymètres ou des vannes de commande proportionnelles.

3. Installation et mise en service – Des détails qui font ou défont les performances

Un moteur parfaitement sélectionné peut tomber en panne rapidement s’il est mal installé. Suivez ces étapes non négociables :

1. Alignement précis de l'arbre : un alignement coaxial absolu entre l'arbre du moteur et la charge entraînée est obligatoire. Tout désalignement angulaire ou parallèle introduit des forces radiales ou axiales qui réduisent considérablement la durée de vie des roulements. Utilisez un comparateur à cadran ou un outil d'alignement laser et respectez strictement les tolérances du fabricant (généralement ≤ 0,05 mm de voile radial).

2. Connexions de ports correctes : vérifiez à nouveau l'identification du port – Pression (P), retour (T) et vidange (L) . L'orifice de vidange est essentiel : il doit être raccordé séparément au réservoir avec une contre-pression minimale (généralement < 5 à 10 bars, consulter les spécifications). Ne bouchez jamais l’orifice de vidange – cela ferait immédiatement exploser le joint d’arbre.

3. Rinçage du système avant le démarrage : Avant de connecter le moteur, rincez l'ensemble du système hydraulique (tuyaux, vannes, refroidisseurs) avec un liquide propre pour éliminer les scories de soudage, la saleté ou les débris laissés par l'installation. Les contaminants introduits lors de l’installation sont l’une des principales causes d’usure précoce.

4. Procédure de rodage initiale : pour les moteurs neufs ou reconstruits, faites fonctionner l'unité à 30 à 50 % de la charge nominale pendant environ 30 à 60 minutes avant de fonctionner à pleine charge. Cela permet aux engrenages et roulements internes de s'accoupler correctement et de stabiliser les jeux internes, prolongeant ainsi considérablement la durabilité à long terme.

4. Maintenance quotidienne et diagnostic rapide des pannes

N'oubliez pas la règle d'or : 90 % des pannes de moteurs hydrauliques sont dues à une contamination du fluide ou à une température inappropriée du fluide. La maintenance n’est pas facultative – c’est la bouée de sauvetage de votre équipement.

Gestion des fluides – Votre priorité n°1 :

• Propreté : les particules solides agissent comme un composé de rodage abrasif, usant la paire rotor-stator usinée avec précision. Cela augmente les fuites internes, diminue l'efficacité volumétrique et réduit le couple. Visez un niveau de propreté ISO 4406 18/16/13 ou supérieur et inspectez/remplacez régulièrement les filtres de la conduite de retour. Utilisez un indicateur de pression différentielle sur le boîtier du filtre.

• Viscosité et température : la plage de viscosité optimale est de 20 à 43 cSt à 50 °C. Maintenir la température de l'huile en dessous de 60 ° C pour un service continu ; ne jamais dépasser 85°C même en pointe. Les températures élevées fluidifient l’huile, réduisant le pouvoir lubrifiant et accélérant la dégradation des joints. Les basses températures augmentent la traînée visqueuse, provoquant une cavitation et des démarrages lents. Installez une jauge de température et un refroidisseur si nécessaire.

• Ne mélangez jamais les types de fluides : N'utilisez absolument PAS d'huile moteur comme substitut au liquide hydraulique. Leurs packages d'additifs sont incompatibles. Le mélange peut provoquer un gonflement du joint, de la mousse, un vernissage et une défaillance catastrophique. Utilisez toujours la qualité de fluide hydraulique recommandée par le constructeur.

Tableau de diagnostic rapide des défauts

Bilans de santé programmés

Intégrez-les à votre plan de maintenance préventive :

• Hebdomadairement : vérifiez la température externe du boîtier (utilisez un thermomètre infrarouge) et écoutez les coups ou les gémissements inhabituels.

• Mensuellement : Inspectez tous les raccords de tuyaux et les joints pour déceler des fuites.

• Tous les trimestres : prélevez un échantillon d'huile et envoyez-le pour analyse spectrométrique : des niveaux croissants de particules de fer, de cuivre ou de silicium sont des signes avant-coureurs d'usure interne, bien avant que les performances ne diminuent visiblement.

Un rotatifmoteur hydraulique orbitalest un bourreau de travail robuste et fiable lorsqu’il est traité correctement. Le succès repose sur trois piliers : le dimensionner avec précision pour votre profil de charge réel, l'installer avec une précision chirurgicale et maintenir la santé des fluides en tant que discipline non négociable. En cas de doute, référez-vous toujours aux courbes de performances et aux intervalles d'entretien spécifiques du fabricant – et n'hésitez pas à faire appel à leurs ingénieurs d'application pour des cycles de service complexes ou des intégrations personnalisées.

Si vous avez besoin de précisions sur un aspect spécifique, tel que des calculs détaillés de charge radiale, la sélection de vannes intégrées ou des options d'étanchéité à haute température, veuillez me le faire savoir et je pourrai vous développer.
