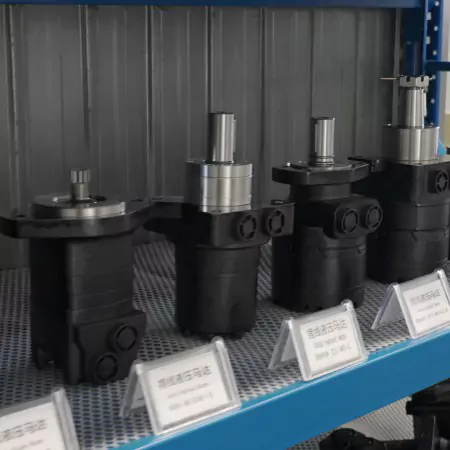

Moteurs hydrauliques oscillants : comment fonctionnent-ils et où sont-ils utilisés ?

Dans les systèmes hydrauliques, la conversion de la puissance fluidique en mouvement mécanique est une étape clé pour garantir un fonctionnement efficace des équipements. Alors que les moteurs hydrauliques traditionnels sont principalement conçus pour un mouvement rotatif continu,Moteurs hydrauliques oscillantsoffrent une solution différente en convertissant l’énergie hydraulique en un mouvement de rotation contrôlé de va-et-vient.

En raison de leur structure compacte, de leur couple de sortie élevé et de leur contrôle précis des mouvements, les moteurs hydrauliques oscillants sont largement utilisés dans l'automatisation industrielle, les machines de construction, les équipements de manutention, les systèmes marins et d'autres applications nécessitant une rotation à angle limité.

Qu'est-ce qu'un moteur hydraulique oscillant ?

Unmoteur hydraulique oscillantest un actionneur hydraulique qui convertit le fluide hydraulique sous pression en mouvement angulaire dans une plage de rotation spécifique.

Contrairement aux moteurs hydrauliques conventionnels qui tournent continuellement dans une direction, un moteur hydraulique oscillant produit un mouvement de balancement répété entre deux angles prédéfinis.

Le processus de travail de base est le suivant :

L'huile hydraulique entre → La pression agit sur les composants internes → Une force mécanique est générée → L'arbre de sortie tourne d'avant en arrière

L'angle de rotation peut généralement être personnalisé en fonction des exigences de l'application, telles que 90°, 180° ou d'autres plages spécifiques.

Comment fonctionne un moteur hydraulique oscillant ?

Le principe de fonctionnement dépend de la conversion de la pression hydraulique en couple via des structures mécaniques internes.

Lorsque l’huile hydraulique sous pression pénètre d’un côté de la chambre du moteur, elle pousse les composants internes pour créer une force de rotation. Lorsque le sens du flux d'huile change, l'arbre de sortie recule dans la direction opposée.

Les principaux composants fonctionnels comprennent généralement :

Cylindre ou chambre hydraulique

Mécanisme à rotor ou à palettes

Arbre de sortie

Système d'étanchéité

Structure du logement

En contrôlant la direction et la pression du flux hydraulique, le moteur peut obtenir un mouvement oscillant précis.

Principaux avantages des moteurs hydrauliques oscillants

1. Sortie de couple élevée dans une conception compacte

L’un des principaux avantages des moteurs hydrauliques oscillants est leur capacité à générer un couple élevé tout en conservant une taille relativement compacte.

Cela les rend adaptés aux applications où l'espace d'installation est limité mais où une forte force de rotation est requise.

Les exemples courants incluent :

Systèmes de commande de vannes

Équipement robotique

Machines industrielles

Systèmes de direction

2. Contrôle précis de la position angulaire

De nombreuses applications industrielles nécessitent un mouvement contrôlé plutôt qu'une rotation continue.

Les moteurs hydrauliques oscillants permettent aux ingénieurs de définir :

Angle de rotation

Vitesse de déplacement

Fréquence de fonctionnement

Sortie de couple

Cela les rend adaptés aux systèmes d'automatisation nécessitant un positionnement reproductible.

3. Fonctionnement fluide et performances fiables

Les systèmes hydrauliques fournissent naturellement une densité de puissance élevée et une transmission de force fluide.

Comparés à certains actionneurs électriques, les moteurs hydrauliques oscillants peuvent fonctionner correctement dans des environnements exigeants où existent des charges élevées, des vibrations ou des conditions difficiles.

4. Convient aux applications intensives

Les systèmes hydrauliques pouvant générer une force importante, les moteurs hydrauliques oscillants sont souvent sélectionnés pour les applications industrielles exigeantes.

Ils peuvent fonctionner efficacement dans les conditions suivantes :

Conditions de charge élevée

Cycles de travail fréquents

Environnements extérieurs

Conditions poussiéreuses ou difficiles

Moteur hydraulique oscillant vs moteur hydraulique traditionnel

Types courants de moteurs hydrauliques oscillants

Moteur hydraulique oscillant à palettes

Les conceptions à palettes utilisent la pression hydraulique agissant sur les palettes pour générer un mouvement de rotation.

Les avantages incluent :

Structure compacte

Fonctionnement fluide

Bonnes performances de positionnement

Ils sont couramment utilisés dans les systèmes d’automatisation et de contrôle industriels.

Moteur oscillant hydraulique à crémaillère et pignon

Ce type convertit le mouvement linéaire du piston en mouvement rotatif grâce à un mécanisme à crémaillère et pignon.

Les fonctionnalités incluent :

Sortie de couple élevée

Structure mécanique simple

Fonctionnement fiable

Il est souvent utilisé pour les actionneurs de vannes et les équipements industriels à usage intensif.

Moteur oscillant hydraulique à arbre hélicoïdal

Les conceptions hélicoïdales assurent une transmission fluide du couple et conviennent aux applications nécessitant un mouvement stable et des vibrations réduites.

Applications des moteurs hydrauliques oscillants

Automatisation industrielle

Les moteurs hydrauliques oscillants sont utilisés dans les systèmes automatisés qui nécessitent un mouvement angulaire contrôlé, notamment :

Bras robotiques

Dispositifs de serrage

Mécanismes de positionnement

Actionnement des vannes hydrauliques

Les grandes vannes industrielles nécessitent souvent un contrôle fiable de l'ouverture et de la fermeture.

Les moteurs hydrauliques oscillants fournissent le couple nécessaire pour :

Vannes de canalisation

Équipements pétroliers et gaziers

Systèmes de traitement de l'eau

Machines de construction

Les équipements lourds nécessitent un mouvement hydraulique puissant et fiable.

Les applications incluent :

Accessoires pour excavatrices

Mécanismes de levage

Plateformes tournantes

Équipement marin

Les systèmes marins fonctionnent souvent dans des environnements exigeants où les solutions hydrauliques offrent des performances fiables.

Les moteurs hydrauliques oscillants peuvent être utilisés dans :

Systèmes de direction

Machinerie de pont

Mécanismes de contrôle

Comment choisir le bon moteur hydraulique oscillant ?

La sélection d’un moteur approprié nécessite d’évaluer plusieurs facteurs importants.

1. Couple requis

Le couple est l'un des paramètres de sélection les plus importants.

Les utilisateurs doivent considérer :

Taille de la charge

Pression de service

Marge de sécurité

Fréquence de travail

Un moteur avec un couple insuffisant peut ne pas réussir à effectuer le mouvement requis.

2. Exigences relatives à l'angle de rotation

Différentes applications nécessitent différentes plages d'oscillation.

Avant la sélection, confirmez :

Angle de rotation maximal

Précision de la position de retour

Exigences du cycle de mouvement

3. Pression de service et compatibilité du système hydraulique

Le moteur doit correspondre au système hydraulique existant.

Les paramètres importants incluent :

Pression de service

Débit

Type d'huile hydraulique

Plage de température

4. Environnement d'installation

L'environnement de travail affecte la sélection du moteur.

Considérer:

Installation intérieure ou extérieure

Exposition à l'humidité ou à la poussière

Niveau de protection requis

Accessibilité pour la maintenance

Conseils d'entretien pour les moteurs hydrauliques oscillants

Un entretien approprié permet de maintenir des performances stables et de prolonger la durée de vie.

Les pratiques recommandées comprennent :

Vérifiez régulièrement la qualité de l’huile hydraulique

Remplacer les filtres selon les calendriers d'entretien

Inspecter les joints pour déceler des fuites

Surveiller les bruits ou vibrations anormaux

Gardez les systèmes hydrauliques propres

Le fluide hydraulique contaminé est l’une des causes courantes de diminution des performances et d’usure des composants.

Tendances de développement futures des moteurs hydrauliques oscillants

Avec la croissance de l’automatisation et de la fabrication intelligente, les moteurs hydrauliques oscillants évoluent vers :

Précision de positionnement plus élevée

Des modèles plus compacts

Efficacité énergétique améliorée

Capacités de surveillance intelligente

Durée de vie plus longue

Les futurs systèmes hydrauliques se concentreront non seulement sur la puissance de sortie, mais également sur un contrôle précis et un fonctionnement intelligent.

Conclusion

Moteurs hydrauliques oscillantsfournissent une solution efficace pour les applications nécessitant un mouvement angulaire contrôlé et un couple de sortie élevé. Leur structure compacte, leurs performances fiables et leur contrôle flexible en font des composants précieux dans l'automatisation industrielle, les machines, les systèmes de vannes et les équipements lourds.
