Le moteur hydraulique ne coopère pas ? Ces correctifs sur site sont plus efficaces que d'appeler le concessionnaire

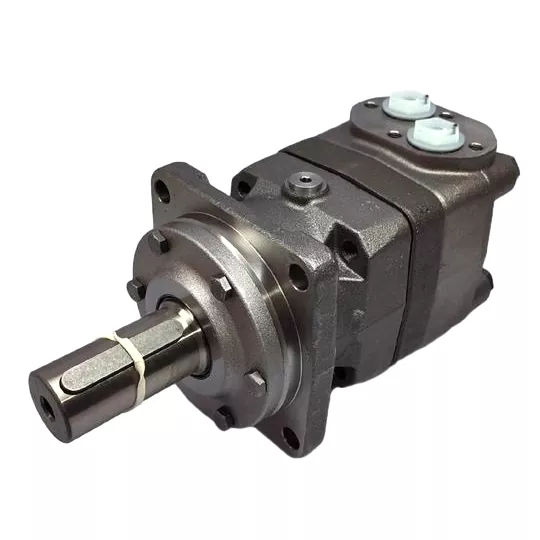

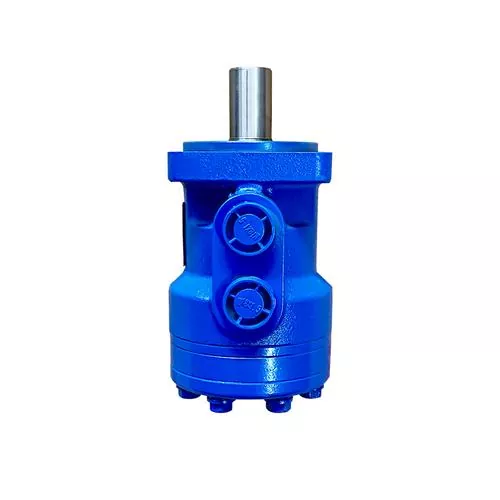

Si vous travaillez assez longtemps autour d’un équipement lourd, vous finirez par tomber sur un moteur hydraulique à faible vitesse et couple élevé (LSHT) qui décide d’agir. Ces moteurs sont le muscle derrière votre tarière, votre treuil ou votre tapis roulant. Ils sont bâtis pour être solides, mais ils ne sont pas invincibles. Et lorsqu'ils échouent, ils le font généralement au milieu d'un travail, et non lors d'un contrôle de service de routine.

La bonne nouvelle est que la plupart des problèmes que nous constatons sur site ne sont pas des pannes catastrophiques. Il s’agit d’erreurs d’installation, d’oublis de maintenance ou de simples erreurs de diagnostic. Voici ce qui ne va pas dans le monde réel et comment remettre votre machine en marche sans sortir le chéquier pour un remplacement complet.

Le joint d’arbre qui continue de fuir : ce n’est pas la faute du joint

C’est l’appel le plus courant que nous recevons. Un technicien de service a remplacé un joint d'arbre qui fuyait sur un moteur à pistons radiaux, a allumé la machine et, en moins d'une heure, l'huile s'écoule à nouveau. L’instinct naturel est de blâmer la qualité du sceau. En réalité, le phoque n’est qu’une victime.

Le véritable coupable est le désalignement. Lorsque l’arbre de sortie du moteur n’est pas parfaitement coaxial à la charge entraînée, vous créez un moment de flexion. Cette charge radiale écrase le roulement d'un côté, fait osciller l'arbre et la lèvre du joint perd son contact circulaire. Aucune quantité de matériau de joint de qualité supérieure ne survivra à cela.

Comment le réparer : Arrêtez d'acheter des joints et commencez à vérifier votre structure de montage. Utilisez un indicateur à cadran pour vérifier l'alignement entre la bride du moteur et l'arbre d'entrée de la charge. Si vous utilisez un entraînement par chaîne ou par courroie, vérifiez que la tension ne dépasse pas la limite de charge radiale du moteur. Cette spécification est généralement inscrite sur la plaque signalétique du moteur, et si vous devinez, vous vous trompez probablement.

Un autre tueur silencieux : vérifiez la conduite de vidange de votre boîtier. De nombreux mécaniciens le raccordent à la conduite de retour principale. C'est une erreur. La contre-pression de la conduite de retour poussera l’huile juste au-delà du joint. Acheminez un tuyau de vidange de boîtier dédié directement vers le réservoir, en dessous du niveau d'huile si possible.

Comprendre votre type de moteur : une référence rapide

Avant de plonger dans le diagnostic, il est utile de savoir à quel type de moteur LSHT vous avez affaire. Chaque type possède ses propres forces, faiblesses et modes de défaillance courants. Le tableau ci-dessous vous donne un aperçu clair :

Savoir quel moteur vous possédez vous aide à réduire les points de défaillance probables. Par exemple, les moteurs orbitaux sont plus sujets à l’usure interne des dents, tandis que les moteurs à pistons radiaux sont sensibles à la contamination par l’huile et à la surcharge des roulements.

Pourquoi mon moteur rampe-t-il au lieu de tourner en douceur ?

Vous mettez le levier de commande en drapeau pour une rotation en douceur, mais l'arbre de sortie tremble, s'arrête et bégaie. Ce "ramper" est une frustration majeure, surtout lorsqu'on cherche à positionner avec précision des charges lourdes.

La plupart des techniciens blâment immédiatement le moteur lui-même. Mais avant de vous lancer, pensez à l’alimentation hydraulique. L'air emprisonné dans le système est l'une des principales causes de mouvements irréguliers. Lorsque l’air se comprime et se dilate dans les cavités du moteur, vous obtenez une réponse spongieuse et saccadée.

Plan d'action rapide : Cassez le point le plus haut du boîtier du moteur et purgez l'air pendant que le moteur tourne à basse vitesse. Si les secousses s'arrêtent, vous avez trouvé le problème. Sinon, portez votre attention sur la soupape de décharge. Une soupape de décharge collante qui s'ouvre prématurément entraînera une perte de pression et entraînera une perte de couple, vous donnant ce bégaiement intermittent.

Si l'air et la soupape de décharge sont vérifiés, vous pouvez alors examiner les composants internes du moteur. Pour les moteurs orbitaux, les dents internes usées du groupe gerotor peuvent provoquer un déplacement irrégulier. Pour les moteurs à pistons, vérifiez la plaque de distribution pour des rayures.

Le syndrome « Ça fonctionnait bien hier » : perte de puissance sous charge

C’est le symptôme classique d’une fuite interne. Le moteur tourne librement sans charge, mais dès que vous lui appliquez une lourde charge, il s'enlise ou s'arrête complètement. Vous vérifiez la pression de la pompe et elle se lit bien sur le manomètre. Alors, où va le pétrole ?

Cela passe par les dégagements internes. À mesure que le moteur s'use, l'espace entre le piston et l'alésage du cylindre ou entre la plaque de soupape et le bloc-cylindres s'ouvre. L'huile haute pression glisse à travers ces espaces directement vers le côté basse pression et sort par le drain du carter.

Le contrôle pratique : Réchauffez le système, appliquez une charge modérée et sentez le tuyau de vidange du boîtier. S'il fait anormalement chaud ou si vous ressentez un fort débit d'huile lorsque le moteur cale, vous avez confirmé un by-pass interne excessif. La solution n’est pas un additif ou une huile plus épaisse. Il s'agit d'un démontage et d'une mesure des jeux critiques. Selon la conception du moteur, vous pouvez remplacer le plateau de soupapes et les pistons, mais une fois l'alésage du boîtier usé, le moteur est effectivement mis au rebut.

Le tueur silencieux : contamination

Nous ne saurions trop insister sur ce point. UNmoteur hydrauliqueest un instrument de précision enveloppé dans une coque en fonte. Les jeux entre les pièces mobiles sont mesurés en microns. Lorsque vous y mettez de la saleté, elle agit comme un composé de rodage et porte ces jeux ouverts.

Ce que l'on voit sur place :

• Utiliser de la vieille huile provenant d’un fût sale.

• Ne pas rincer les tuyaux après une panne de composant.

• Laisser les ports ouverts en attendant l'installation.

Action préventive : Assurez-vous que votre filtre de conduite de retour est évalué à au moins 25 microns. Changez l'élément filtrant après les 50 premières heures de fonctionnement sur un moteur neuf. Si vous avez eu une panne de pompe en amont, ne vous contentez pas d'échanger le moteur. Rincer tout le circuit et changer l'huile. Les débris d’une pompe défaillante se déplaceront directement vers votre moteur et le ruineront rapidement.

Un dernier mot sur l'installation

L’erreur la plus courante que nous constatons est l’hypothèse selon laquelle un moteur hydraulique remplace une boîte de vitesses. Les boîtes de vitesses gèrent les charges de choc à travers le boîtier. Les moteurs hydrauliques les manipulent via les roulements internes et l’arbre. Si vous montez un moteur sur un bras articulé ou un châssis oscillant, utilisez un accouplement flexible ou un support à tourillon. N'utilisez pas le carter du moteur comme élément structurel.

Si vous en tirez un conseil, que ce soit celui-ci : lisez le dessin d’installation. Cette petite section sur les charges radiales et axiales admissibles est le paragraphe le plus important du manuel. Ignorez-le et vous serez aux prises avec des fuites et des pannes pendant toute la durée de vie de la machine.
